Antennenturm St. Chrischona in Bettingen (CH)

Der 250.57 m hohe Sendeturm steht in der stadtbasler Gemeinde Bettingen (CH) nördlich von Basel auf einer Höhe von 492 Meter über Meer auf dem Basler "Hausberg" St. Chrischona.
Das sehr hohe Gebäude ist notwendig, weil Basel mit ca. 250 m über Meer sehr tief liegt und die Richtstrahlantennen mit einem Durchmesser von 1.5 m bis 4.3 m eine Sichtverbindung zu den anderen Sendetürmen brauchen.
Der Antennenturm St. Chrischona braucht insbesondere eine Sichtverbindung zu den anderen Antennenträgern Frohburg und Chasseral z. B. für die Zuführung der Programme vom Schweizer Radio (SRF).
Seit dem Jahr 2019 sendet keiner der Sender mehr das Signal des Schweizer Fernsehen. Der terrestrische Empfang ist seit dann nicht mehr möglich.
Er ist das höchste Gebäude der Schweiz und wird es wohl auf aufbsehbare Zeit bleiben.
Er versorgt die Kantone Basel Stadt und Basel Land mit den Schweizer Radio Programmen sowie Funkdiensten und den süddeutschen Raum mit den Radio und Fernseh Programmen vom Südwestrundfunk.

Der frühere Fachwerk Antennenturm

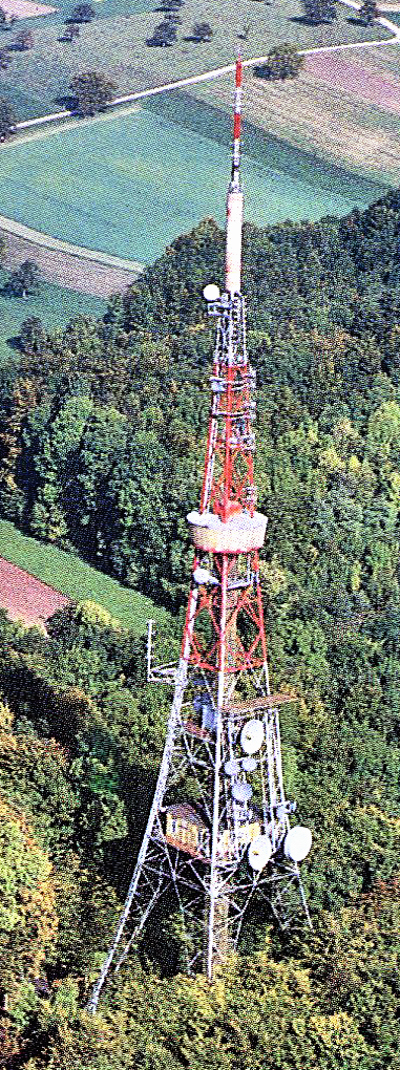

Der frühere im Jahr 1963 fertig gebaute 136 Meter hohe Fachwerk Antennenturm.
Foto: Südwestfunk, Archiv A. Bruderer

Der frühere im Jahr 1963 fertig gebaute 136 Meter hohe Antennenturm.
Foto: Archiv A. Bruderer

Zeichnung aktueller Antennenturm

Ansicht an den Antennenturm.
Zeichnung: Swisscom Broadcast, Archiv A. Bruderer

Dimensionen vom aktuellen Antennenturm

10'000 m³ Beton
1'330 Tonnen Armierungsstahl, davon sind 270 Tonnen aus GewiStahl
135 t Stahlrohrturm mit einer gesamten Höhe von 98 m mit einer Breite unten von 2'600 mm nach oben abbehmend bis 1'600 mm
120 t Stahl für die Antennen Terrassen
90 t Vorspannstahl System BBRV
2 x 100 m³ Trinkwasser Reservoire für die industriellen Betriebe Basel
16 m Fundationstiefe
3 Keller Geschosse
37 m² bis 50m² Grundfläche des Turmschafts

Bauunternehmer

BBG AG
Stamm AG
Züblin AG

Termine

Bauausführung: Juli 1980 - Ende 1984
Einrichtung der technischen Ausrüstung: 1983 - 1984
Inbetriebnahme: 2. August 1984

Der eingesetzte Turmdrehkran

Richier-Weitz GT 1184
Hakenhöhe ca. 180 m
3 Verankerungen am Betonturm
Während der Montage des Stahlrohrturmes wurde der Ausleger verkürzt und der Gegenausleger demontiert.
Der Gegenausleger wurde mit kraneigenen Mitteln und einer Spezialkonstruktion demontiert.

Fotos vom Bau vom aktuellen Antennenturm

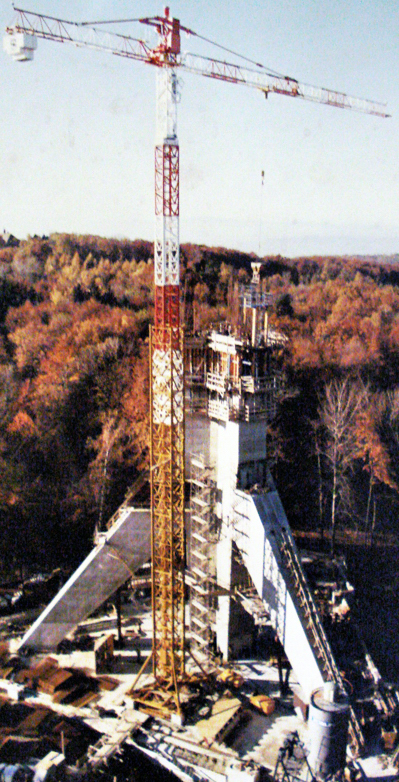

Der Richier-Weitz GT 1184 war auf einem Bodenkreuz montiert.
Foto: Stirnimann AG, Archiv P. Meyer

Richier-Weitz GT 1184 mit 3 Verankerungen am Antennenträger.
Foto: Stirnimann AG, Archiv P. Meyer

Die Kanzel war im Bau.
Rechts am Turm war das Wasserreservoir im Bau.
Foto: Archiv A. Bruderer

Der Richier-Weitz GT 1184 mit einer Hakenhöhe von 180 Metern.
Die Kanzel für temporäre Richtstrahlverbindungen hatte ein Gerüst.
Der von Hand schwenkbare Lastgalgen (Montagenadel) für den Hub der weiteren Stahlrohrelemente war montiert.
Foto: Stirnimann AG, Archiv P. Meyer

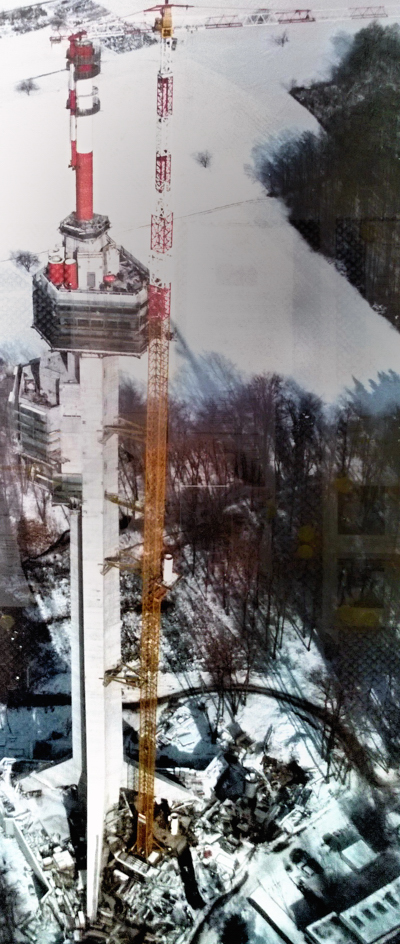

Richier-Weitz GT 1184 ohne Gegenausleger und stark verkürztem Ausleger zum vorbei Schwenken am Stahlrohrmast.
Die oberste Verankerung des Weitz GT 1184 war nun an der Kanzel.
Die weiteren Stahlrohre wurden mit einem Lastgalgen von der Kazel auf den bestehenden Turm gehoben.
Foto: März 1983: Archiv A. Bruderer

Richier-Weitz GT 1184 ohne Gegenausleger und stark verkürztem Ausleger zum vorbei Schwenken am Stahlrohrmast.
Am Stahlrohrturm sind die Yagi Sendeantennen montiert, nicht aber die Richtstrahlantennen.
Foto: Baublatt, Archiv P. Meyer

Der Rohbau des aktuellen Antennenträgers war fertig und der Weitz GT 1184 war demontiert und abtransportiert.
Weil die Richtstrahlantennen noch fehlten, war der frühere Antennenturm (rechts) noch in Betrieb.
Foto: Südwestfunk, Archiv A. Bruderer

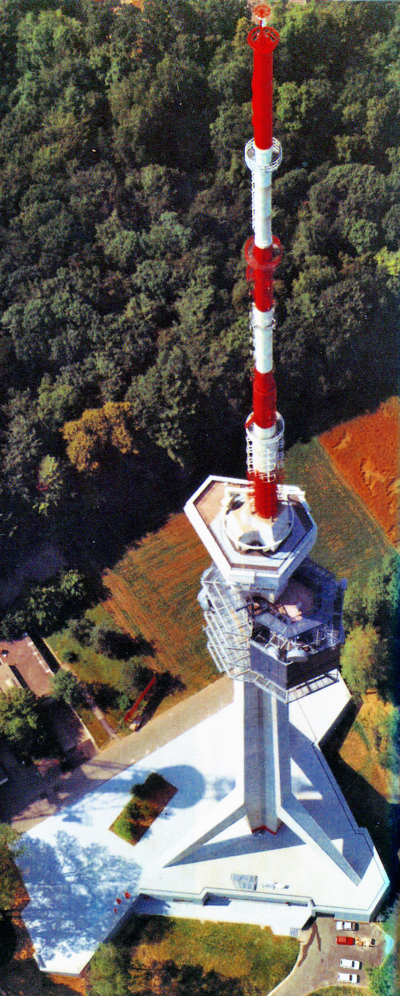

Der Rohbau des aktuellen Antennenträgers war fertig.
Auf dem Dach der Kanzel sieht man einen Ring, an dem ein drehbarer Kran zum Heben der Richtstrahlantennen und für Wartungsarbeiten montiert ist.
Foto: Archiv A. Bruderer

Unter dem Turm und rechts daneben sind die unterirdischen 3 geschossigen Bertriebsgebäude.
Der alte AntennentrÄger war deontiert.
Foto: Archiv A. Bruderer
